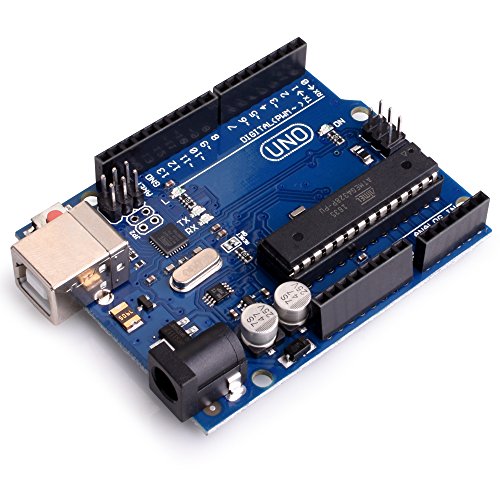

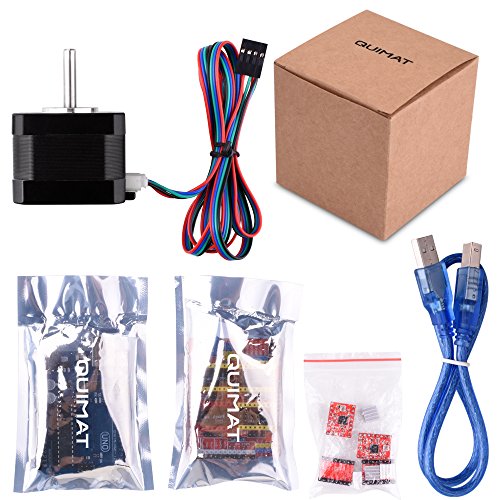

Quimat Arduino CNC Kit mit Schrittmotor, CNC Schirm V3.0 + UNO R3 + 4 PCS A4988 Treiber + Nema 17 Schrittmotor für 3D Drucker Printer CNC, GRBL Kompatibel
26,99 €

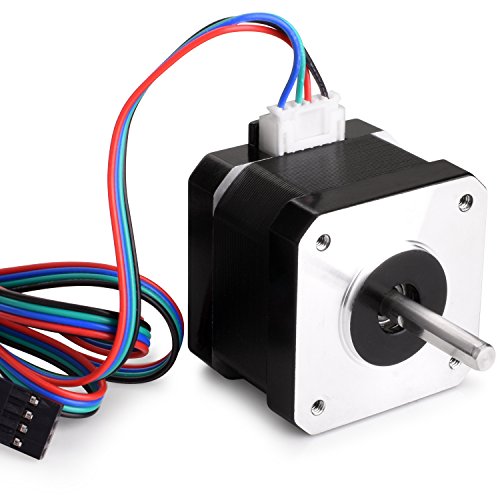

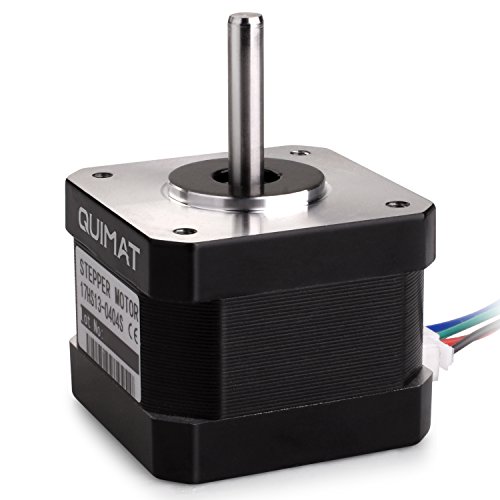

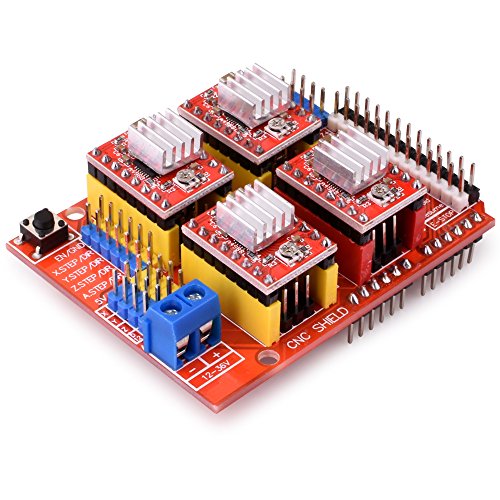

Zuletzt aktualisiert am: 20. Februar 2018 15:23 Eigenschaften: GRBL 0.8c kompatibel (Open Source Firmware, die auf einem Arduino UNO läuft, das G-Code-Befehle in Steppersignale umwandelt) 4-Achsen-Unterstützung (X, Y, Z, A-Duplizieren von X, Y, Z oder eine volle 4. Achse mit benutzerdefinierter Firmware mit den Pins D12 und D13) 2 x Endanschläge für jede Achse (insgesamt 6), Spindelfreigabe und Richtung Kühlmittelfreigabe Stepper-Treiber Verwendet abnehmbare Pololu A4988 kompatible Stepper-Treiber. (A4988, DRV8825 und andere) Jumper, um die Micro-Stepping für die Stepper-Treiber zu setzen. Kompaktes Design Schrittmotoren können mit 4-poligen Molex-Steckverbindern verbunden oder angelötet werden. Läuft auf 12-36V DC. (Im Moment können nur die Pololu DRV8825 Treiber bis zu 36V verarbeiten, bitte beachten.) Schrittmotor Das beliebteste Nema 17 Modell mit 1,8 Grad. Schrittwinkel (200 Stufen / Umdrehung) 0.4A Nennstrom / Phase, so dass ein Haltemoment von 26Ncm (36.8oz.in) Anschluss: Schwarz (A +), Grün (A-), Rot (B +), Blau (B -) Schrittmotor-Spezifikation: * Kabellänge: 11,8 Zoll * Phasenresistenz: 30 Ohm * Induktivität: 37mH +/- 20% (1KHz) * Rahmengröße: 42 x 42mm * Körperlänge: 34mm * Schaftdurchmesser: 5mm * Vordere Schaftlänge: 20mm * D-Schnitt Länge: 15mm * Anzahl der Leads: 4 * Bleidrehzahl: 300mm * Gewicht: 230g Lieferumfang: 1x CNC Schild V3.0 1x Keyestudio UNO R3 Bord 4x A4988 Treiber 1x USB-Kabel 1x Nema 17 Schrittmotor Warnung: Vergewissern Sie sich, dass der Motor an einen Konstantstrom- oder Chopper-Antriebsregler angeschlossen ist, bevor Sie den Motor prüfen. Wenn Sie den Motor direkt an eine Stromversorgung anschließen, wird der Motor zerstört.
